Универсальный прибор для снаряжения охотничьих патронов дает возможность выполнять следующие операции:
1. Вставлять (запрессовывать) капсюли любого вида, как в бумажные, так и в металлические гильзы.
2. Извлекать капсюли всех видов из стреляных гильз.
3. Производить заделку бумажной гильзы способом "звездочка".
4. Вставлять пыжи.

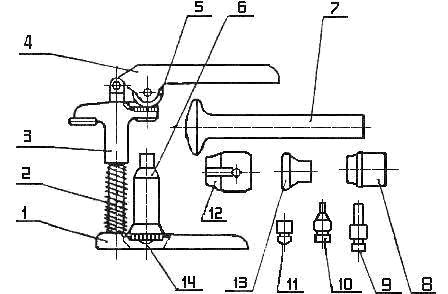

Устройство прибора:
Основой прибора является ручной пресс, состоящий из
основания (
1),
стойки (
2),
Т- образного гнетка (
3) (подпружиненного и скользящего по стойке),
рукоятки (
4)
с роли¬ком (
5).
В основание (1) крепится опорный конус (
6), в который вставляются сменные детали:
чашечка (
11) — для вставления капсюлей,
игла (
9) — для извлечения капсюлей "жевело"
и игла (
10) — для извлечения простых капсюлей.
Втулка (
12) изготавливается из пластмассы. На одном торце втулки имеется шесть прорезей, равномерно расположенных по окружности, а на боковой поверхности — выступы для заделки проволоки (струны), концы которой укрепляются одним винтом.
Матрица (
8) изготавливается из пластмассы.
Применение прибора:ВСТАВКА КАПСЮЛЕЙ. На опорный конус (6) с ввинченной в него чашечкой (11) надевается гильза. Гнеток (3) при этом повертывается по отношению к рукоятке на 90° и так, чтобы имеющееся снизу гнетка отверстие приходилось с противоположной стороны от работающего на приборе.
Под конец поперечника гнетка, имеющего небольшой цилиндрический выступ, подводится капсюль, который при одновременном поднятии и повороте гнетка устанавливается против гнезда в гильзе.
Плавным нажатием рукоятки капсюль запрессовывается до отказа.
ИЗВЛЕЧЕНИЕ КАПСЮЛЕЙ. Чашечка (11) вывинчивается из опорного конуса и вместо нее вставляется пуансон (9) - для извлечения капсюлей типа "жевело" или игла (10) — для простых капсюлей.
Стреляная гильза надевается на опорный конус, и на капсюль накладывается конец гнетка с отверстием для капсюля. Извлечение капсюля производится нажатием рукоятки на гнеток.
ЗАДЕЛКА БУМАЖНЫХ ГИЛЬЗ СПОСОБОМ "ЗВЕЗДОЧКА" Опорный конус (6) снимается с основания, для этого отвертывается нижний винт (14).
Заряженный патрон с одетой на него втулкой (12) устанавливается вместо опорного конуса под гнеток. Плавным нажатием рукоятки производится первый обжим краев гильзы.
Затем вместо втулки (12) ставится матрица (8) и производится второй и окон¬чательный обжим гильзы.
ВСТАВКА ПЫЖЕЙ. Пыжи вставляются при помощи пестика (
7) и воронки (
13).
ПРИМЕЧАНИЯ. 1. При обжатии краев гильзы следует соизмерить усилие нажатия с прочностью гильзы так же, как и при обычной закрутке, иначе можно смять гильзу в месте соединения бумажной трубки с металлической головкой.
2. При заделке гильзы способом "звездочка" картонная прокладка на дробь не ставится.
Края гильзы для заделки способом "звездочка" оставляются для 12 калибра —11 мм.
Производство ООО "Завод "Военохот" №1, г. Реутов.
